原理

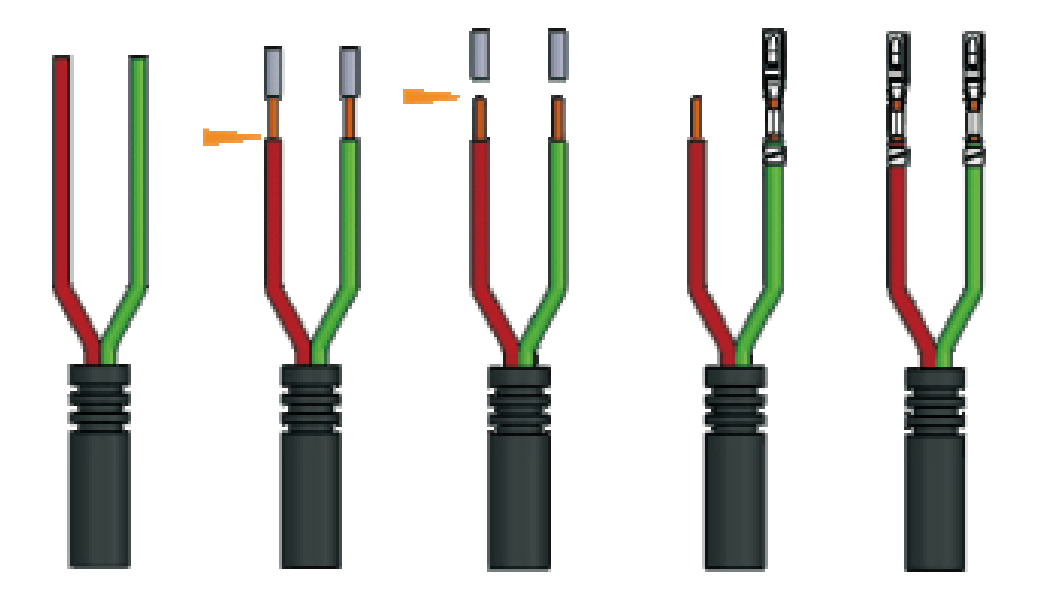

如图示，采用了最合理的加工顺序，且针对特殊线束加工顺序做调整。界面调整剥皮参数且采用回刀剥皮法，既提高剥皮质量又免于换型。这些都决定了SC501的稳定与方便以及很好的维护性。

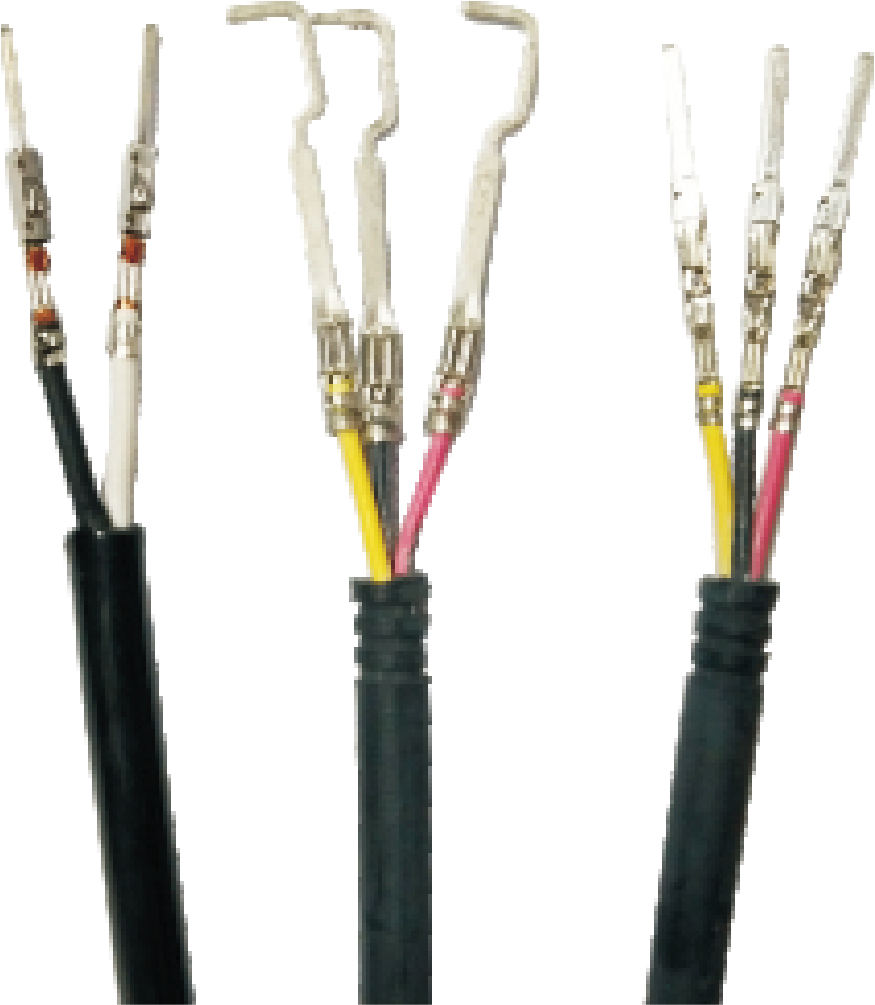

SC501-PCM应用于护套线或双绞线的加工，完成双芯线的剥皮压接。它是一台半自动机。操作者手持线插入机器，机器完成对芯线颜色的判断，然后分别完成双芯线的剥皮/零切/压接/压接检测功能。它生产品质稳定，生产效率更高，性价比更加突出，特别适用于剥皮压接的线束生产。

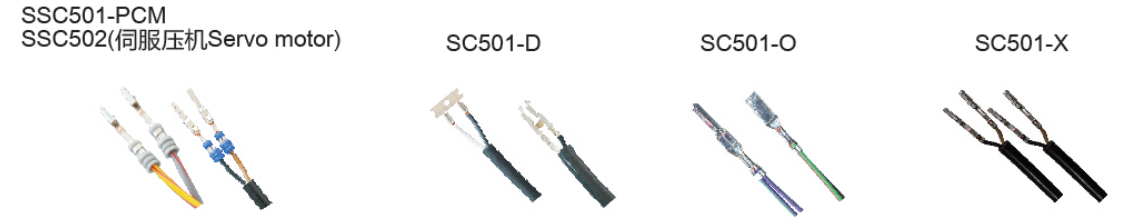

系列产品

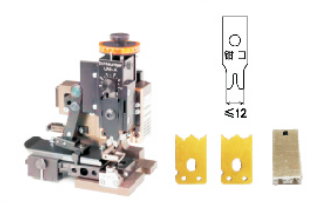

SC501-PCM采用了模块化设计理念，一定范围线径内免换型。特殊线径可通过更换剥皮刀，触发块，线夹来实现，而更换的过程方便快捷。
| 适用线径 | 0.13-2.5 mm2 |
| 护套剥皮长度 | ≥20 mm |
| 剥皮长度 | 1-8 mm |
| 压机吨位 | 2T |
| 压机行程 | 30 or 40 mm |
| 机器循环时间 | Approx. 2.3S |
| 生产节拍 | Approx. 3.8s (Depends on OP)
|
| 尺寸和重量 | L890*W810*H1690mm 243KG(NET) |
| 电源和气压 | 220VAC 1500W 5~7Bar |
| Important Notice:ASTI recommends that samples be submitted in cases where there is doubt as to the processing capabilities of a particular machine |
