应用

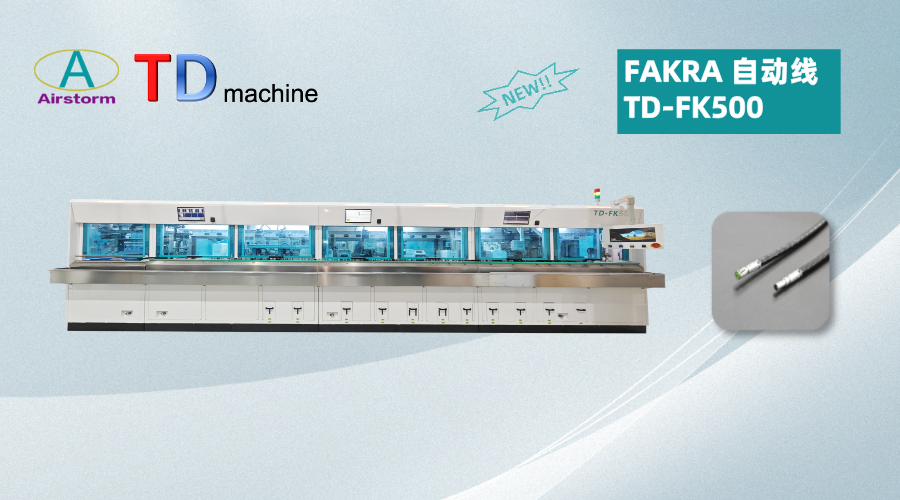

TD-FAKRA自动线，针对TE MATE AX(Fakra Mini)的加工。涵盖从剥外皮，压套环，切翻屏蔽网，剥内绝缘皮，压中心针，外壳体压接，同心度及插入深度检测等工序的自动加工。6压接系统可满足单端，双端相同及不同端子的同时加工，此平台可定制其它系列产品。

设备优势

（1）可单端，双端加工，满足客户灵活的生产需求

（2）≤9S/根线（两个端子），高效加工

（3）模块化，各工位独立设计，方便维修，快速交付

（4）采用磁悬浮流水线，满足高精度定位加工要求

（5）独创开口向下套环直接压接技术，满足客户各种来料需求

（6）可定制化满足主流Fakra厂商各代级产品

（7）可对接客户端MES

（8）灵活的可扩展功能(选配自动开线，耐压检测，插塑壳等功能模块)

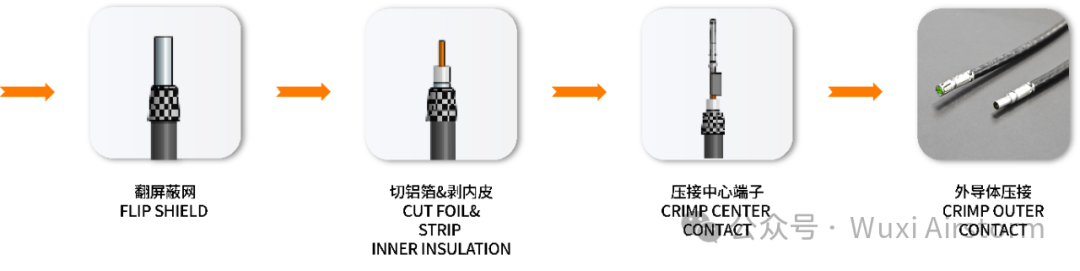

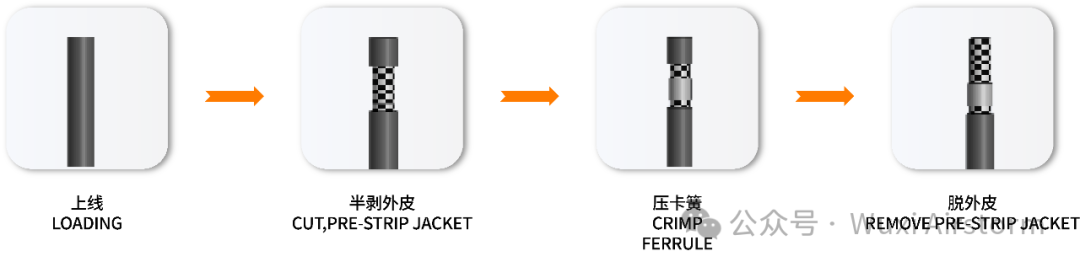

加工过程

部分检测手段展示

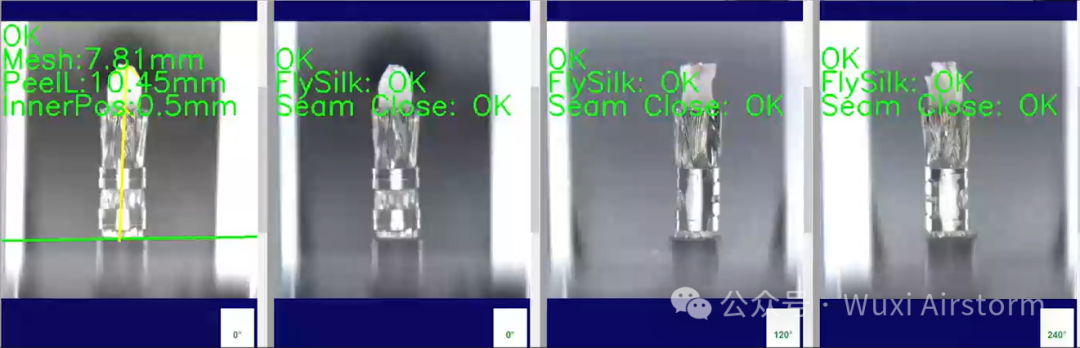

取外皮&卡簧视觉检测：360°视野覆盖

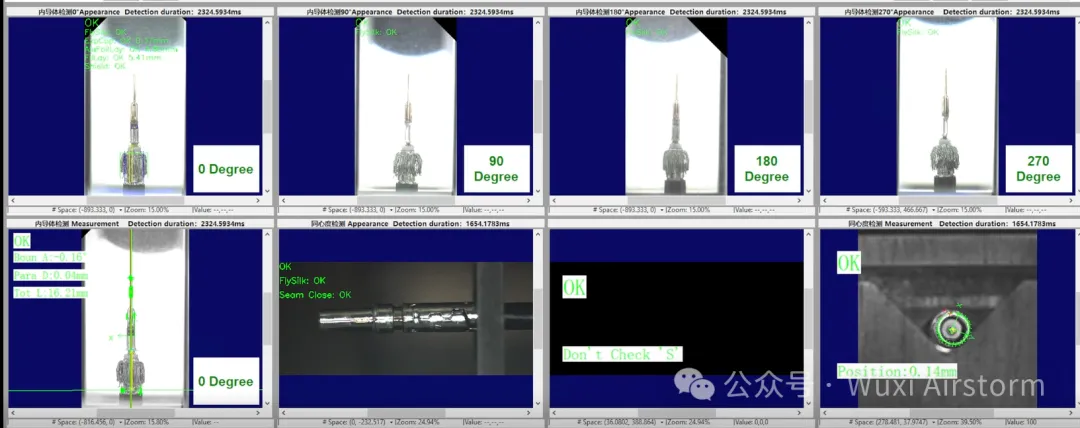

中心端子视觉：360°检查压接状态

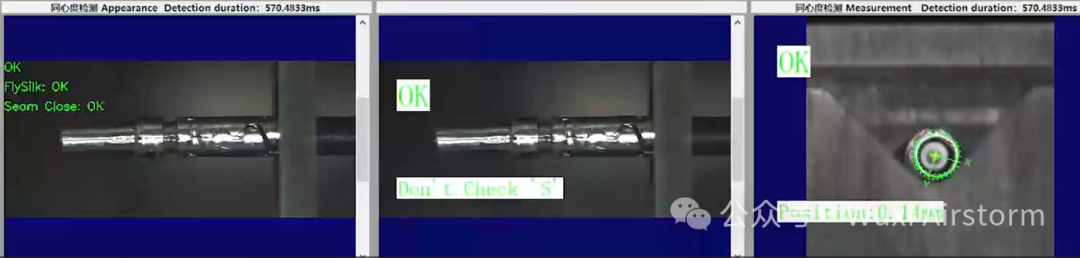

同心度视觉检测

设备参数

加工长度：≥90mm(单线)；≥380mm(打U)

循环时间：≤9S/根线（两个端子）

换型：≤15min(清料+换模具+填料，不含检查时间)

操作人数：1人/自动线

兼容性：支持拓展功能

电源电压：380V AC 三相五线

气源：5-7Bar

整机尺寸：9Mx1.85Mx2M (不含三色灯）
